Untuk blog kali ini kita akan belajar bagaimana untuk mengesan vibration dengan menggunakan KY 002 Shock Sensor Module. Shock Sensor Module mempunyai fungsi yang sama seperti Vibration Sensor Switch. Apabila peranti bergegar, Shock Sensor akan menyediakan isyarat untuk mencetuskan fungsi seperti bunyi penggera atau ON/OFF peranti sebagai auto awake function.
Seterusnya, apabila KY 002 Shock Sensor Module ini digerakkan, spring mechanism akan menghasilkan closed circuit dengan menghantar short high signal. Ia juga boleh digunakan untuk pelbagai microcontroller seperti Arduino, ESP32, Raspberry Pi dan banyak lagi. Module ini juga terdiri daripada 10KΩ resistor dan 3 pin male header. Mengentuk atau menggoncang modul akan menyebabkan spring menutup litar seketika.
Peralatan yang diperlukan
- KY002 Shock Sensor Module
- Jumper wire
- Arduino IDE dan USB
- LED
- Breadboard
- Software Arduino IDE
- Perintang 220Ω
Litar
- Sambungkann module signal pin (S) ke pin 3 Arduino.
- Kemudian sambungkan power pin (pin tengah) dan ground (-) pin ke +5V dan GND Arduino.
- Negatif terminal LED disambungkan ke GND Arduino
- Positif terminal LED disambungkan ke 220Ω resistor terus ke pin 7 Arduino.
- Seterusnya upload code ke ddalam Arduino IDE.
Code
|
int LED = 7; int Shock_sensor = 3; int vibrate; void setup () { pinMode (LED, OUTPUT); pinMode (Shock_sensor, INPUT); // input dari sensor } void loop () { vibrate = digitalRead (Shock_sensor); if (vibrate == HIGH ) { // apabila sensor kesan vibration, LED flashes digitalWrite(LED, LOW); } else { digitalWrite (LED, HIGH); } }
|
Output

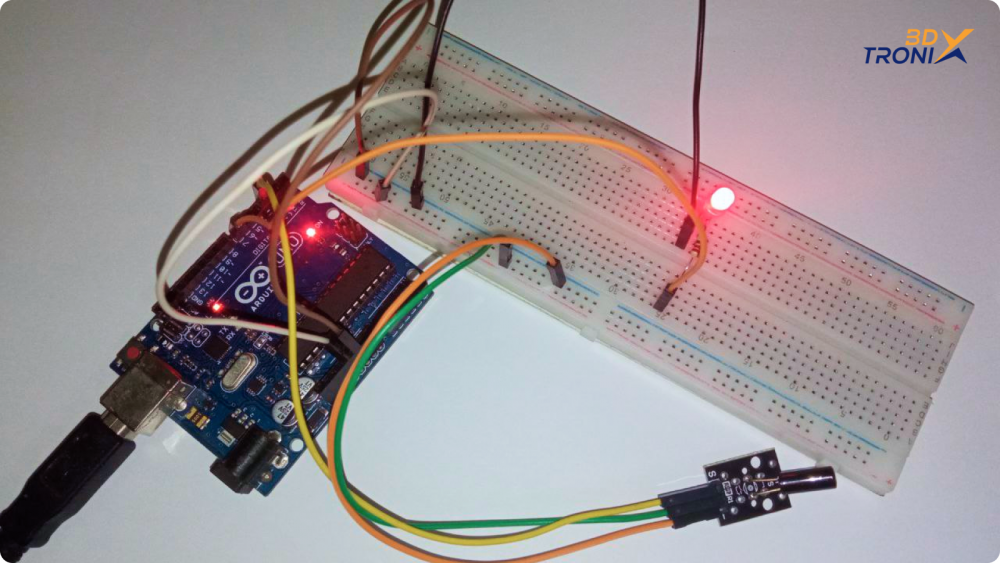

LED akan berkelip apabila sensor menerima input daripada ketukkan atau goncangan menyebabkan sensor dalam keadaan HIGH dan LOW dalam satu masa apabila menerima input.
Itu sahaja untuk tutorial kali ini. Jika anda terlepas blog pada minggu lepas, boleh klik di Kawal LED Menggunakan Blynk 2.0 Mobile Apps. Diharapkan selepas melengkapkan projek ini, anda akan lebih memahami cara menggunakan Shock Sensor Module dan boleh terus membuat projek anda sendiri!. Jika anda suka dengan perkongsian tutorial dan topik dalam blog ini, jangan lupa untuk follow Facebook dan Instagram kami untuk mendapatkan update dan info terkini yang akan kami kongsikan kepada anda semua. Selamat mencuba!.
